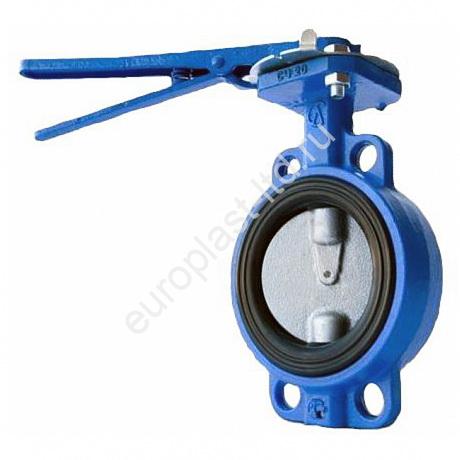

Затвор дисковый поворотный с ручкой 32ч1р Ду50 Ру16

Артикул: 08101

Цена Ⅰ: до 50 000 руб.	Общая сумма заказа не превышает 49 999 руб.
Цена Ⅱ: от 50 000 руб. до 150 000 руб.	Общая сумма заказа равна или более 50 000 руб., но не превышает 149 999 руб.
Цена Ⅲ: от 150 000 руб.	Общая сумма заказа равна или более 150 000 руб.

При добавлении товара в корзину цены пересчитываются автоматически.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.

Категории цен ^?

до 50 000 руб.
Цена Ⅰ:824,15 руб.

от 50 000 руб. до 150 000 руб.
Цена Ⅱ:810,06 руб.

от 150 000 руб.
Цена Ⅲ:795,97 руб.

Единицы измерения: шт.

В избранное

К сравнению

Самовывоз: Возможен
Доставка

Условия доставки

Основные характеристики

Производитель	Россия
Торговая марка	ЛМЗ
Рабочая среда	Вода, Воздух
Температура рабочей среды	+115 °С
Материал корпуса	Чугун
Тип привода	Ручной
Тип затвора	Дисковый поворотный
Материал уплотнений	Резина
Давление	1.6 МПа
Давление	16 атмосфер
Диаметр условный (Ду)	50 DN

Быстрый заказ

Хотите купить, но нет желания оформлять заказ через корзину? – сообщите свой телефон и e-mail, мы свяжемся с Вами

Введите номер телефона, мы Вам перезвоним

* - поля, обязательные для заполнения.

* Товар: Артикул: 08101, Затвор дисковый поворотный с ручкой 32ч1р Ду50 Ру16

Имя:

* Телефон:

11 цифр, начиная с +7 (код города или оператора связи)

* Email:

Адресовать конкретному менеджеру?

Менеджер:

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности:

Настоящим я даю разрешение в целях заключения и исполнения договора купли-продажи обрабатывать - собирать, записывать, систематизировать, накапливать, хранить, уточнять (обновлять, изменять), извлекать, использовать, передавать (в том числе поручать обработку другим лицам), обезличивать, блокировать, удалять, уничтожать - мои персональные данные: фамилию, имя, номера домашнего и мобильного телефонов, адрес электронной почты. Также я разрешаю в целях информирования о товарах, работах, услугах осуществлять обработку вышеперечисленных персональных данных и направлять на указанный мною адрес электронной почты и/или на номер мобильного телефона рекламу и информацию о товарах, работах, услугах. Согласие может быть отозвано мною в любой момент путем направления письменного уведомления по электронному адресу компании.
Политика обработки персональных данных

Подробное описание товара

Затвор дисковый поворотный с ручкой 32ч1р Р1Ч10/16

ПРИМЕНЕНИЕ:
Системы горячего и холодного водоснабжения, канализации, пожаротушения, вентиляции и кондиционирования.
Рабочая среда: вода, воздух.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Может быть использован для регулирования потока среды.
Шток из двух частей улучшает пропускную способность.
Установочное положение: любое.
Заменяемое седловое уплотнение.
Верхний фланец по ГОСТ Р 55510 (150 5211).
Герметичность затвора соответствует классу «А» по ГОСТ 9544.

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление: 1,6 МПа РМ50-150); 1,0 МПа (РМ200-250).
Максимальная температура рабочей среды: +115 С.
Температура окружающей среды: от -15 до +40 С.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

п/п	Наименование	Материал
1	Корпус	DN50-150: Серый чугун СЧ20
1	Корпус	DN200-250: Высокопрочный чугун ВЧ50
2	Диск	DN50-150: Серый чугун СЧ20
2	Диск	DN200-250: Высокопрочный чугун ВЧ50
3	Манжета	EPDM
4	Шпиндель	Нержавеющая сталь 20Х13
5	Нижняя ось	Нержавеющая сталь 20Х13
6	Штифт	Сталь 40Х
7	Винт установочный	Сталь 40Х
8	Кольцо	Полипропилен
9	Сектор	Сталь 3, цинковое покрытие
10	Ручка	DN50-150: Высокопрочный чугун ВЧ50
10	Ручка	DN200-250: Сталь 25Л

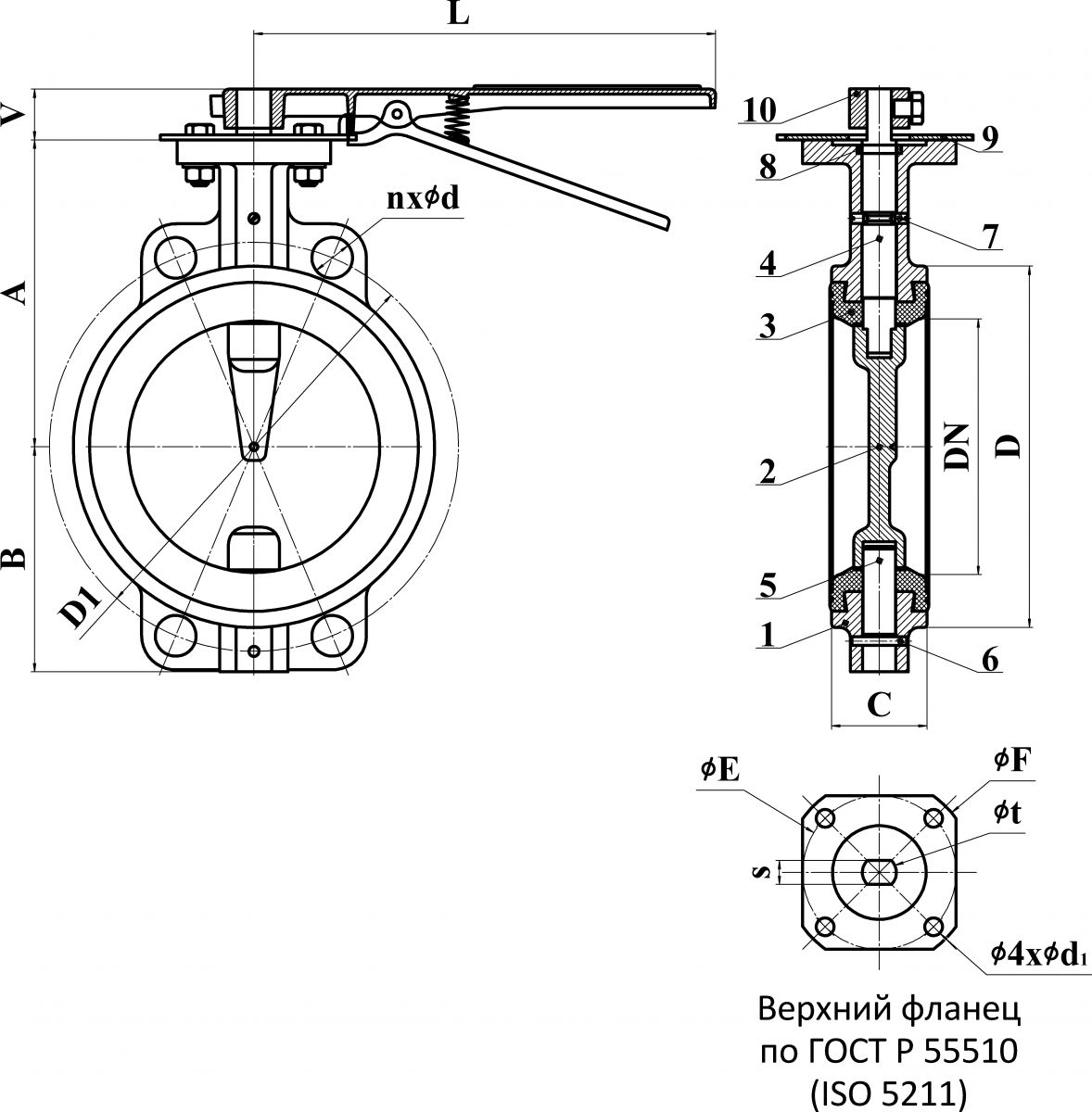

РАЗМЕРЫ

DN	A	B	V	C	D	D1	nхød	L	Тип присоединения по ГОСТ 55510 (ISO 5211)	øF	øE	øt	s	d1	Масса, кг
50	122	72	30	43	102	125	4х20	220	F07	95	70	18	14	10	3,8
80	138	90	30	46	133	160	8х20	220	F07	95	70	18	14	10	4,4
100	150	102	30	52	158	180	8х20	270	F07	110	70	20	14	10	6
150	180	131	30	56	212	240	8х24	270	F07	110	70	20	14	10	10
200	210	156	40	60	268	295	8х24	500	F10	125	102	22	17	12	14,5
250	266	191,5	40	68	330	350/355	12х26	670	F10	125	102	30	22	12	26

НОРМЫ И СТАНДАРТЫ

производство в соответсвии ГОСТ 13547;
строительная длина в соответствии EN 558-1 серия 20;
межфланцевый монтаж согласно ГОСТ 33259;
процедуры испытаний соответствуют ГОСТ 33257.

Затвор дисковый 32ч1р предназначен для установки в качестве запорного устройства на трубопроводах и может быть использован для регулирования потока рабочей среды.

Присоединение к трубопроводу затвора дискоыого поворотного 32ч1р – межфланцевое.
Установочное положение затвора дискового поворотного 32ч1р любое.
Вид управления – ручной привод.
Рабочая среда затвор дисковый 32ч1р – вода до 1150С.
Рабочая среда подается в любом направлении.
Герметичность затвора дискового поворотного 32ч1р соответствует классу «А» по ГОСТ 9544.

Материал:
- диск – сталь 25Л ГОСТ 977;
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – резина 51-1481 ТУ 38005204-84.

Полимерное покрытие всех металлических деталей затвора 32ч1р обеспечивает надежную противокоррозионную защиту.
Климатическое исполнение затвора дискового поворотного 32ч1р – У2, УХЛ4 по ГОСТ 15150.
Затвор дисковый 32ч1р соответствуют требованиям ГОСТ 13547 и ТУ 3721-004-00324292-2003.
Полный средний срок службы не менее 5 лет.
