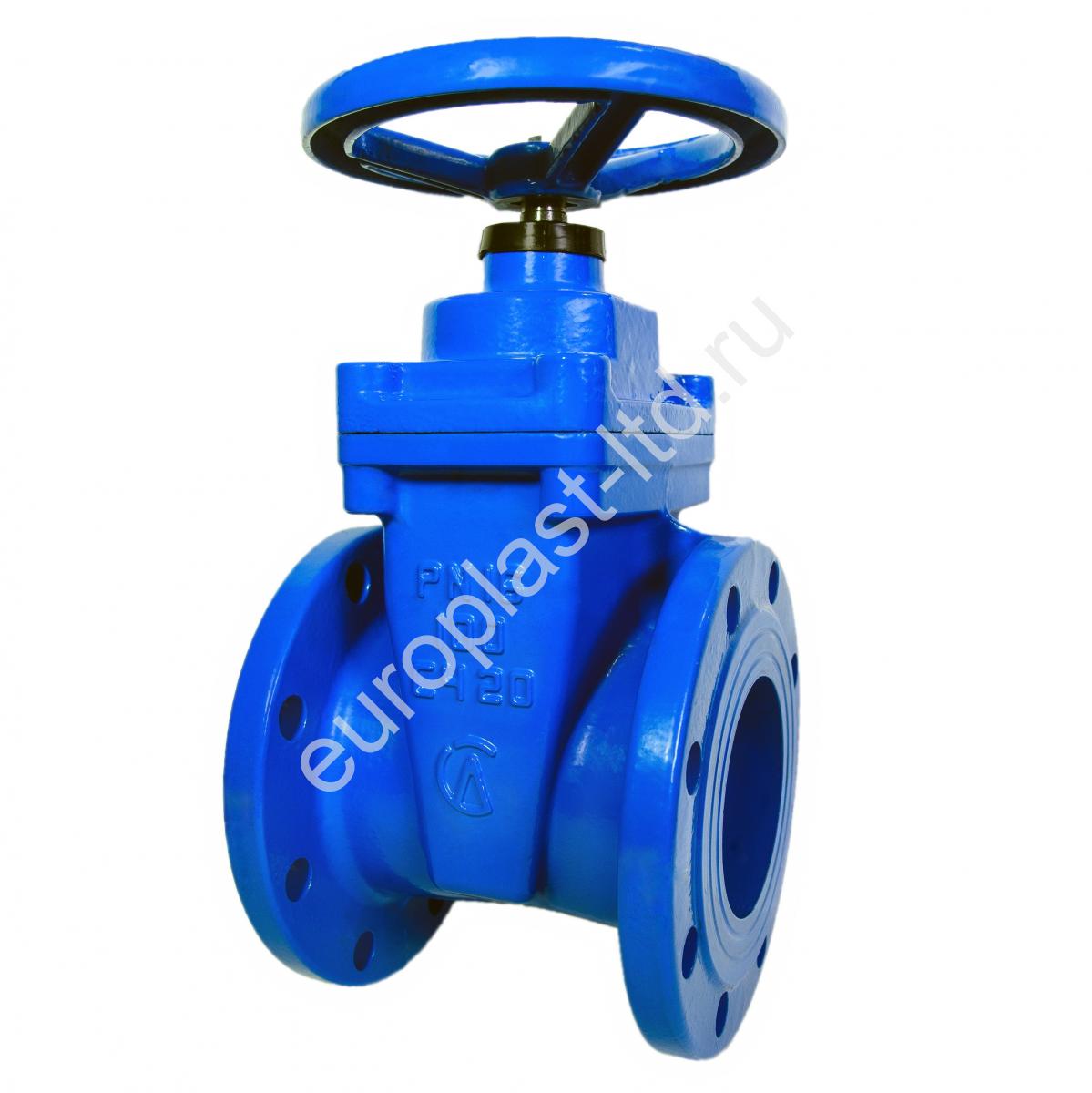

Задвижка чугунная 30ч39р Ду150 Ру16
Артикул: 07072
| Цена Ⅰ: до 50 000 руб. | Общая сумма заказа не превышает 49 999 руб. |
| Цена Ⅱ: от 50 000 руб. до 150 000 руб. | Общая сумма заказа равна или более 50 000 руб., но не превышает 149 999 руб. |
| Цена Ⅲ: от 150 000 руб. | Общая сумма заказа равна или более 150 000 руб. |
При добавлении товара в корзину цены пересчитываются автоматически.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Основные характеристики
Быстрый заказ
Хотите купить, но нет желания оформлять заказ через корзину? – сообщите свой телефон и e-mail, мы свяжемся с Вами
Введите номер телефона, мы Вам перезвоним
Подробное описание товара
Задвижка чугунная с обрезиненным клином 30ч39р РN10/16
DN 50-300 PN=1,0 МПа; 1,6 МПа
ПРИМЕНЕНИЕ
Системы горячего и холодного водоснабжения, водоотведения, канализации, пожаротушения, орошения.
Рабочая среда: вода, сточные воды, жидкие неагрессивные среды, воздух.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Невыдвижной шпиндель.
- Нет застойных зон.
- Малые потери давления.
- Порошковое эпоксидное покрытие толщиной 150-300 микрон.
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
- Максимальное рабочее давление: 1,6 МПа.
- Максимальная температура рабочей среды: +150°С.
- Температура окружающей среды: от -15 до +40 °С; для воды +1 до +40 °С.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| п/п | Наименование | Кол-во | Материал |
| 1 | Корпус | 1 | DN50-100: Серый чугун СЧ20 |
| DN150-200: Высокопрочный чугун ВЧ50 | |||
| 2 | Крышка | 1 | DN50-100: Серый чугун СЧ20 |
| DN150-200: Высокопрочный чугун ВЧ50 | |||
| 3 | Клин | 1 | DN50-100: Серый чугун СЧ20 |
| DN150-200: Высокопрочный чугун ВЧ50 | |||
| 4 | Покрытие клина | 1 | EPDM |
| 5 | Маховик | 1 | Высокопрочный чугун ВЧ50 |
| 6 | Шпиндель | 1 | Нержавеющая сталь 20Х13 |
| 7 | Гайка клина | 1 | Латунь ЛС 59-1 |
| 8 | Стопорное кольцо | 1 | Латунь ЛС 59-1 |
| 9 | Гайка фиксирующая | 1 | Латунь ЛС 59-1 |
| 10 | Прокладка (корпус-крышка) | 1 | EPDM |
| 11 | Кольцевая прокладка (шпиндель-корпус) | 1 | EPDM |
| 12 | Кольцевая прокладка (шпиндель-гайка) | 2 | EPDM |
| 13 | Кольцевая прокладка (гайка-крышка) | 1 | EPDM |
| 14 | Пыльник | 1 | EPDM |
| 15 | Болт (корпус-крышка) | n/DN | Сталь 35, класс прочности 8.8 |
| 16 | Болт маховика | 1 | Сталь 20, цинковое покрытие |
| 17 | Шайба | 1 | Сталь 20, цинковое покрытие |
РАЗМЕРЫ
| DN | PN | L | H | V | D | D1 | D2 | nхød | Масса, кг |
| 50 | 10 | 150 | 208 | 160 | 160 | 125 | 99 | 4х18 | 11 |
| 16 | |||||||||
| 80 | 10 | 180 | 250 | 200 | 195 | 160 | 132 | 8х18 | 18 |
| 16 | |||||||||
| 100 | 10 | 190 | 285 | 200 | 215 | 180 | 156 | 8х18 | 21 |
| 16 | |||||||||
| 150 | 10 | 210 | 428 | 285 | 285 | 240 | 212 | 8х22 | 39 |
| 16 | |||||||||
| 200 | 10 | 230 | 503 | 350 | 340 | 295 | 268 | 8х22 | 62 |
| 16 | 12х22 | ||||||||
| 250 | 10 | 250 | 583 | 400 | 400 | 350 | 320 | 12х22 | 94 |
| 16 | 355 | 12х26 | |||||||
| 300 | 10 | 270 | 690 | 400 | 455 | 400 | 370 | 12х22 | 121 |
| 16 | 410 | 12х26 | |||||||
| 400 | 10 | 310 | 855 | 500 | 580 | 515 | 480 | 16х26 | 225 |
| 16 | 525 | 16х30 |
НОРМЫ И СТАНДАРТЫ
- производство в соответсвии ГОСТ 5762;
- строительная длина в соответствии ГОСТ 3706;
- фланцевое соединение согласно ГОСТ 33259;
- процедуры испытаний соответствуют ГОСТ 33257.
