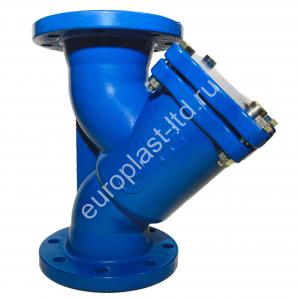

Фильтр чугунный сетчатый с магнитной вставкой Ду100 Ру16
Артикул: 08504
| Цена Ⅰ: до 50 000 руб. | Общая сумма заказа не превышает 49 999 руб. |
| Цена Ⅱ: от 50 000 руб. до 150 000 руб. | Общая сумма заказа равна или более 50 000 руб., но не превышает 149 999 руб. |
| Цена Ⅲ: от 150 000 руб. | Общая сумма заказа равна или более 150 000 руб. |
При добавлении товара в корзину цены пересчитываются автоматически.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Внимание! Для определения категории цен стоимость доставки не включается в стоимость заказа.
Основные характеристики
| Производитель | Россия |
| Торговая марка | ЛМЗ |
| Диаметр условный (Ду) | 100 DN |
| Давление | 17 атмосфер |
| Давление | 2.6 МПа |
| Рабочая среда | Вода, Воздух, Пар |
| Температура рабочей среды | +150 °С |
| Материал корпуса | Чугун |
| Магнитная вставка | есть |
Быстрый заказ
Хотите купить, но нет желания оформлять заказ через корзину? – сообщите свой телефон и e-mail, мы свяжемся с Вами
Введите номер телефона, мы Вам перезвоним
Подробное описание товара
Фильтр чугунный сетчатый фланцевый с магнитной вставкой PN16
ПРИМЕНЕНИЕ
- Системы горячего и холодного водоснабжения, отопления
- вентиляции и кондиционирования, пожаротушения
- технологические трубопроводы
- Рабочая среда: воздух, вода, пар, нейтральные среды.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Съёмная сетка из нержавеющей стали.
- Магнитная вставка позволяет улавливать частицы металлов, ржавчины, окалины, размер которых меньше размера ячейки сетки,
- способствуя более качественной очистке среды.
- Порошковое эпоксидное покрытие толщиной 150-300 микрон.
- Дренажная пробка 61/2 (2№50-100); 63/4 (2№150}.
РАБОЧИЕ УСЛОВИЯ
- Максимальное рабочее давление; 1,6 МПа,
- Максимальная температура рабочей среды: +150°С.
- Температура окружающей среды: от -15 до +40'С; для воды +1 до +40°С.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| п/п | Наименование | Кол-во | Материал |
| 1 | Корпус | 1 | Серый чугун СЧ20 |
| 2 | Крышка | 1 | Серый чугун СЧ20 |
| 3 | Сетка | 1 | Нержавеющая сталь 08Х18Н10 |
| 4 | Дренажная пробка | 1 | Сталь 20, цинковое покрытие |
| 5 | Прокладка | 1 | Паронит ПОН-Б |
| 6 | Прокладка | 1 | Паронит ПОН-Б |
| 7 | Магнитная вставка | 1 | |
| 8 | Болт | * | Сталь 20, класс прочности не ниже 5.8 |
| 9 | Гайка | * | Сталь 20, класс прочности не ниже 5 |
| * 4 для DN50-100; 6 для DN150 | |||
РАЗМЕРЫ
| DN | L | H | Н1 | D | D1 | D2 | nхød | Масса, кг | Размер ячейки, мм | Kv, м3/ч |
| 50 | 230 | 157 | 240 | 125х125 | 125 | 102 | 4х18 | 9 | 1 | 57 |
| 65 | 290 | 180 | 273 | 140х140 | 145 | 122 | 4х18 | 12 | 1,2 | 94 |
| 80 | 310 | 202 | 306 | 195 | 160 | 133 | 8х18 | 17 | 1,2 | 136 |
| 100 | 350 | 230 | 348 | 215 | 180 | 158 | 8х18 | 24 | 1,6 | 205 |
| 150 | 480 | 320 | 476 | 285 | 240 | 212 | 8х22 | 53 | 1,6 | 402 |
НОРМЫ И СТАНДАРТЫ
- строительная длина в соответствии EN 558-1 серия 1;
- фланцевое соединение согласно ГОСТ 33259;
- процедуры испытаний соответствуют ГОСТ 33257.
